FPC，即柔性電路板（Flexible Printed Circuit, 簡稱FPC），是一種基于柔性覆銅板制成的電路板，常以片材進行生產，以其重量輕、厚度薄、可自由彎曲折疊等特性，成為電子產品連接的重要組件。它廣泛應用于航天、軍事、移動通訊、筆記本電腦、計算機外設、PDA、數字相機以及汽車等領域，特別適合于對空間要求嚴格、需要高度集成和靈活性的場合。

FPC的制造過程復雜，其中油墨絲網印刷是關鍵環節之一。油墨絲網印刷主要用于在FPC表面形成阻焊層、字符標記等，通過精確的絲網版將油墨轉移到FPC基材上。這一工藝不僅具有高精度、低成本、高效率的優點，還能滿足FPC對細節和品質的高要求。

在片材FPC的絲網印刷過程中，使用WiseAlign視覺對位軟件能夠顯著提升印刷的精度、效率和穩定性。憑借自主研發的算法技術，輕松的實現微米級對位精度，確保了印刷圖案的精確位置，避免在絲印的過程中產生錯位和模糊現象。同時，其快速對位速度縮短了生產周期，對位的時間在±0.3ms，甚至更高，對位速度的提升，相應的提高了生產效率。WiseAlign軟件的操作界面簡潔明了，易于上手，無需編程基礎即可操作，且支持快速配置新應用，適應不同產品的生產需求。此外，該軟件支持多相機應用和多種對位平臺，為印刷設備提供了更高的靈活性和兼容性。使用WiseAlign視覺對位軟件不僅降低了廢品率，提升了產品質量，還簡化了操作流程，提高了生產線的整體效能。

WiseAlign視覺軟件在FPC絲印中扮演著不可或缺的重要角色，它集成了高精度視覺檢測、實時分析與智能控制功能，確保了FPC絲印過程的高效率、高精度與高質量。該軟件通過實時監測每片F(xiàn)PC表面的微小變化，如缺陷、污染及印刷偏差，有效預防了不良品的產生，將產品品質提升至最優標準。同時，WiseAlign視覺對位技術的引入，實現了微米級對位精度，確保了印刷圖案的精準無誤，進一步提升了FPC產品的性能與可靠性。此外，該軟件還具備強大的生產流程優化能力，通過智能算法分析生產數據，自動調整印刷參數，顯著提高了生產效率，降低了生產成本。

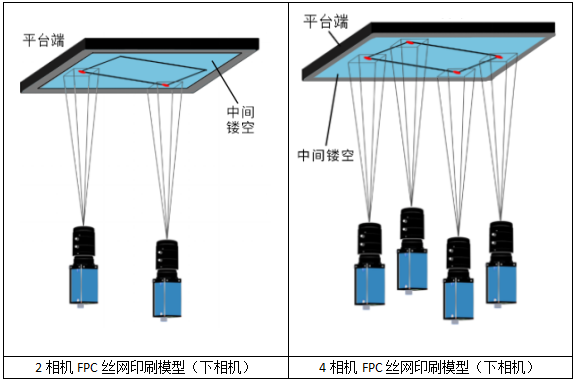

WiseAlign視覺對位系統FPC油墨絲網印刷案例中的應用模型如下：

WiseAlign-2C雙相機自對位系統在工業自動化領域應用極為廣泛，軟件的界面操作簡便，便于用戶快速上手。在此案例中，設備利用WiseAlign視覺對位軟件進行高精度、高速度的對位作業，快速進行網板的對齊，保證了油墨在印刷的時候能準確無誤，在FPC印刷中的對位精度可達到±0.03mm，且對位過程在0.4秒內即可完成。

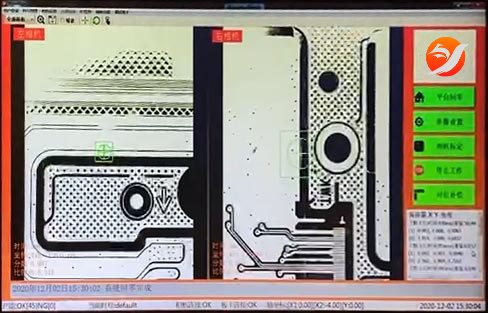

WiseAlign-2C應用的軟件主界面

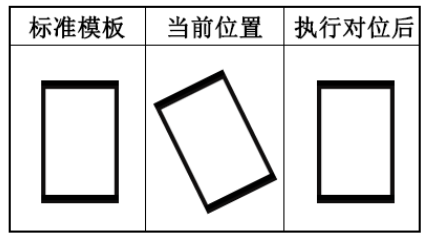

對位原理圖示

打光配置和實際Mark點拍照圖如下：

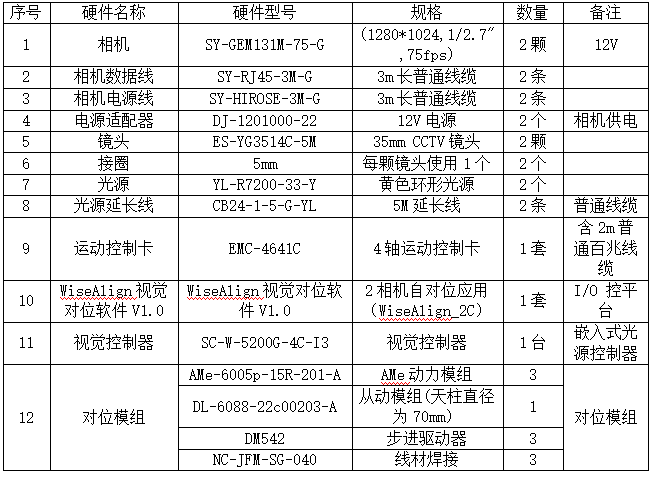

硬件配置清單如下：

此方案適用領域為:PCB片狀電路板、、柔性扁平電纜（FFC）、柔性觸摸屏、玻璃蓋板、光學薄膜、等軟性材料、片狀材料的絲網印刷、填孔、通孔、檢測等相關工藝制造。

隨著工業自動化方面的迅速發展，深圳市雙翌光電科技有限公司作為一家以機器視覺為技術核心，自主技術研究與應用拓展為導向的高科技企業，在不斷開發制造更新、更可靠的產品，以滿足各行業的需求。除高品質的產品外，在技術上訓練有素的深圳市雙翌光電科技有限公司銷售隊伍還提供全方位的服務，從解決應用問題、技術銷售支持到對用戶的要求做出快速反應。深圳市雙翌光電科技有限公司一直致力于支持廣大用戶，并協助他們成為其行業中的佼佼者。
