在智能手機制造領域，屏幕貼合工藝堪稱"微米級的指尖芭蕾"。作為影響觸控靈敏度、顯示效果和產品可靠性的關鍵工序，屏幕貼合精度直接決定了用戶體驗。傳統人工對位方式已無法滿足全面屏?xí)r代對極窄邊框和超高屏占比的嚴苛要求，而MasterAlign機器視覺系統的引入，正在為這一精密工藝帶來顛覆性的變革。

現代智能手機屏幕貼合要求對位精度控制在±15μm以內，任何細微偏差都會導致觸控失靈或顯示異常。MasterAlign系統搭載超高清工業相機，配合專業光學鏡頭，可實現±3μm的重復定位精度，精準識別屏幕和外殼的微觀結構特征，即使在0.1mm的超窄邊框條件下，也能確保OCA光學膠完美填充，實現"分子級"的精準貼合。

MasterAlign系統展現出卓越的實時處理能力。系統可在0.25秒內完成圖像采集、特征匹配和位置計算全流程。當檢測到材料熱脹冷縮或機械振動引起的偏差時，智能運動控制模塊能在15ms內驅動精密平臺進行實時補償，將動態貼合精度穩定控制在±5μm范圍內，屏幕貼合良品率從94%提升至99.9%，設備綜合效率提高30%。

在追求極致屏占比的今天，MasterAlign機器視覺系統正通過其卓越的精度、速度和智能化水平，重新定義智能手機屏貼合工藝的質量標準，為移動終端產業的創新發展提供堅實的技術支撐。

打光配置和實際Mark電拍照圖如下：

此方案適用領域?yàn)?FPC、軟硬結合板（R-FPC）、柔性扁平電纜（FFC）、柔性觸摸屏、TP、LCM、偏光片、光學膠、觸摸屏、各式硬質平面與軟質平面產品軟對硬、軟對軟的貼合應用。

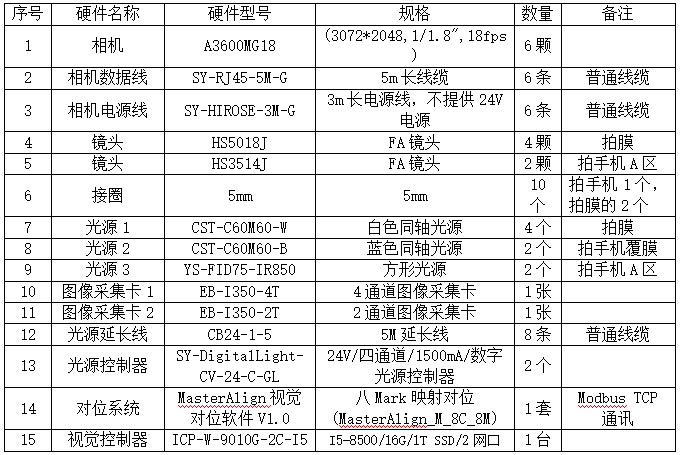

硬件配置清單如下：

深圳市雙翌光電科技有限公司專注研發機器視覺算法核心技術，使命是“為中國精密制造做出卓越貢獻”。雙翌光電將智能自動化制造行業的生產水平提升到一個更高的層次，讓機器更加智能、可靠，適用于更多復雜的應用場景。目前，雙翌光電產品已成功應用于消費電子、新能源、物流、交通、醫藥、科研、汽車制造業、光伏半導體、倉儲物流行業等行業。雙翌光電核心價值觀：成就客戶、團隊合作、開拓創新、誠信共贏 。
