在當今這個信息觸手可及的時代，平板顯示屏作為我們與數字世界交互的核心窗口，其品質直接影響著用戶體驗。一片高質量的顯示屏，不僅需要擁有絢麗的色彩和極高的分辨率，其耐用性與抗沖擊能力也至關重要。

為此，在顯示屏出廠前，貼附一層高強度、高透明度的加強膜已成為一道關鍵的工藝環節。這道工序看似簡單，實則蘊含著極高的精度要求，膜與屏之間必須實現像素級別的精準對位，任何微米級的偏差、塵埃或氣泡，都可能導致產品降級甚至報廢。

傳統的人工貼合方式因其固有的不穩定性與低效率，已難以滿足現代化大規模生產的苛刻需求。正是在這樣的背景下，融合了光學、圖像處理與運動控制技術的機器視覺自動化解決方案應運而生，以其超越人眼極限的精度與不知疲倦的穩定性，正重塑著平板顯示屏制造的品質標桿。

機器視覺系統的核心在于看見和判斷，其精度直接決定了貼合的最終質量。在平板顯示屏加強膜貼合應用中，MasterAlign視覺系統扮演了至關重要的角色。該系統的設計巧妙地采用了雙相機配置，如同為機械手配備了兩只分工明確的眼睛。

其中一只相機負責對位待貼合的加強膜。它通常被安裝在機械手的上方，當機械手移動到膜材供料區上方時，相機進行精準拍照。加強膜上預先制作有對位標記（Mark點），MasterAlign視覺系統會以極高的速率捕捉該圖像，并運用其強大的算法庫，快速、精確地定位出標記點的中心坐標。這個過程并非簡單的看見，而是通過像素邊緣提取等先進技術，實現微米級別的定位精度。這確保了系統能夠準確知道拿取的目標在哪里，其精確的姿態如何。

與此同時，另一只相機則固定安裝在設備平臺上，負責對位承載臺上的平板顯示屏。同樣地，屏幕上也有相應的對位標記。在貼合動作開始前，這臺固定相機會對屏幕進行拍照，MasterAlign視覺系統會再次施展其精準的定位能力，確定屏幕在當前坐標系下的精確位置與角度。

精準的視覺定位為行動指明了方向，而將這一指令轉化為精準的物理動作，則需要一套高度協同的手眼聯動系統。在MasterAlign視覺系統完成了對加強膜和屏幕的分別取像與定位后，系統核心控制器會快速完成坐標變換計算。它能夠精確計算出機械手如何去摘取那片同樣已經過精確定位的加強膜。

機械手在視覺系統的引導下，移動到膜材上方進行抓取。這個過程并非簡單的抓取，而是根據視覺系統提供的角度和位置偏差，在移動過程中就已經開始了姿態的微調，確保摘取時膜材相對于機械手而言處于一個理想的預設角度和位置。隨后，機械手?jǐn)y帶膜材移動至屏幕上方的預貼合位置。

最后，機械手以恒定的壓力與速度，將加強膜精準地貼附到屏幕表面。整個引導貼合過程，MasterAlign視覺系統與運動控制卡、機械手之間保持著高速、閉環的數據交互，確保了從視覺感知到物理執行的流暢與精準，其速度與精度遠非人工操作所能企及。

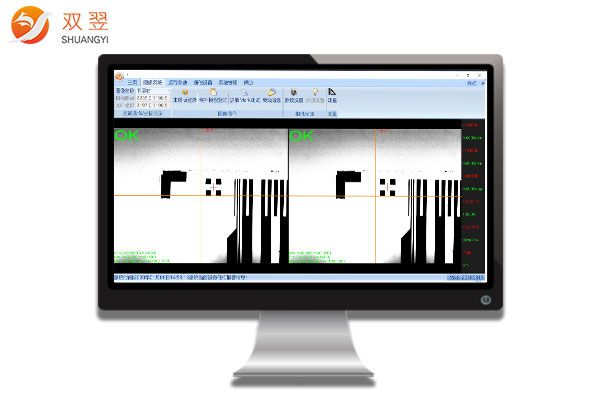

再先進的自動化系統，如果缺乏友好的人機交互界面，也難以在工業生產中廣泛應用。MasterAlign視覺系統的另一大優勢在于其強大且直觀的可視化操作界面。對于現場操作人員或工程師而言，他們無需深入掌握復雜的圖像處理算法或運動控制代碼。

在界面中，操作者可以清晰地看到兩個相機實時拍攝的畫面：一個顯示著加強膜及其對位標記，另一個顯示著屏幕及其對位標記。系統會自動用醒目的圖形框標示出識別到的標記點，并直觀地顯示出當前的計算偏差。所有關鍵參數，都可以在界面上一目了然地進行設置和監控。當生產型號切換時，操作人員通常只需在界面點擊調用不同的配方，系統即可自動完成所有相機參數、運動軌跡和對位程序的切換，極大地縮短了換線時間，提升了設備柔性。

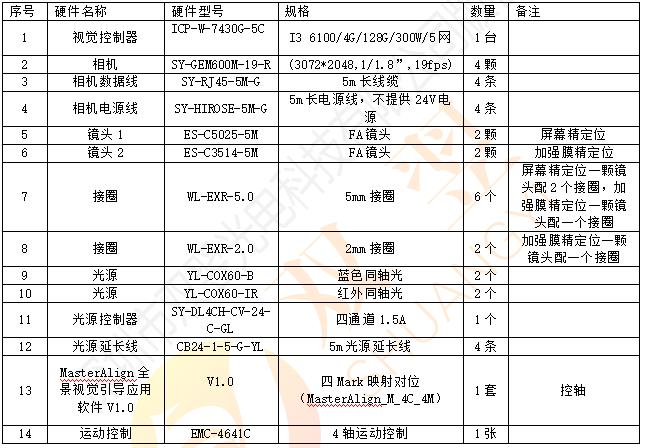

配置清單如下：

綜上所述，基于MasterAlign視覺系統的雙相機機器視覺解決方案，為平板顯示屏加強膜的貼合應用帶來了一場深刻的變革。它通過前置的視覺對位環節，以超越人眼的精度為自動化設備提供了精準的視力；通過高效的引導貼合執行，實現了從圖像信息到機械動作的無縫轉換與精準控制；再輔以用戶友好的可視化操作界面，將復雜的技術內核封裝于簡便的操作之下。這三者的完美結合，不僅確保了貼合過程達到極高的對位精度，徹底消除了因人為主觀因素導致的質量波動，還顯著提升了生產效率和產品良率。

在未來，隨著顯示屏朝著形態更加多樣、邊框愈發窄化、曲面設計普及的方向發展，對貼合精度的要求只會愈加嚴苛。而以MasterAlign視覺系統為代表的先進機器視覺技術，將繼續以其卓越的性能與適應性，在精密制造的廣闊天地中扮演不可或缺的關鍵角色，持續推動著消費電子產業向更高品質、更高效率的方向邁進。
