工業相機作為機器視覺系統的核心組成部分，其性能直接決定了整個視覺系統的檢測能力和精度水平。

在工業應用領域，根據傳感器結構特性的不同，工業相機主要分為線陣相機和面陣相機兩大類別。

這兩種類型的相機各有獨特的工作原理、技術特點和應用場景，在實際項目中如何正確選擇和使用它們，成為機器視覺工程師必須掌握的專業技能。

本文將深入解析線陣相機與面陣相機的工作原理，對比分析它們的技術特點，并針對不同應用場景提供專業的選型建議。

一、工業相機的基本工作原理

要理解線陣相機與面陣相機的區別，我們首先需要了解它們的基本工作原理。

從光學成像的角度來看，所有工業相機都通過鏡頭將目標場景成像在傳感器上，傳感器將光信號轉換為電信號，再經過處理形成數字圖像。

然而，線陣相機和面陣相機在傳感器結構和工作方式上存在著根本性的差異。

1.面陣相機

面陣相機采用的傳感器像素以矩陣形式排列在整個感光面上，可以一次性捕獲完整的二維圖像。

這種方式非常類似于我們日常使用的數碼相機或手機攝像頭，單次曝光就能獲取整個視野范圍內的圖像信息。

面陣相機實現的是像素矩陣拍攝，圖像細節的表現能力不是由像素數量單一決定的，而是由系統分辨率決定的，而分辨率又受到所選鏡頭焦距的直接影響。對于同一種相機，選用不同焦距的鏡頭，獲得的分辨率也會有所不同。

2.線陣相機

線陣相機則采用了完全不同的一種工作方式。它的傳感器只有一行感光元素，呈線狀，雖然也能獲得二維圖像，但其圖像長度極長，通?？蛇_幾K的長度，而寬度卻只有幾個像素的尺寸。

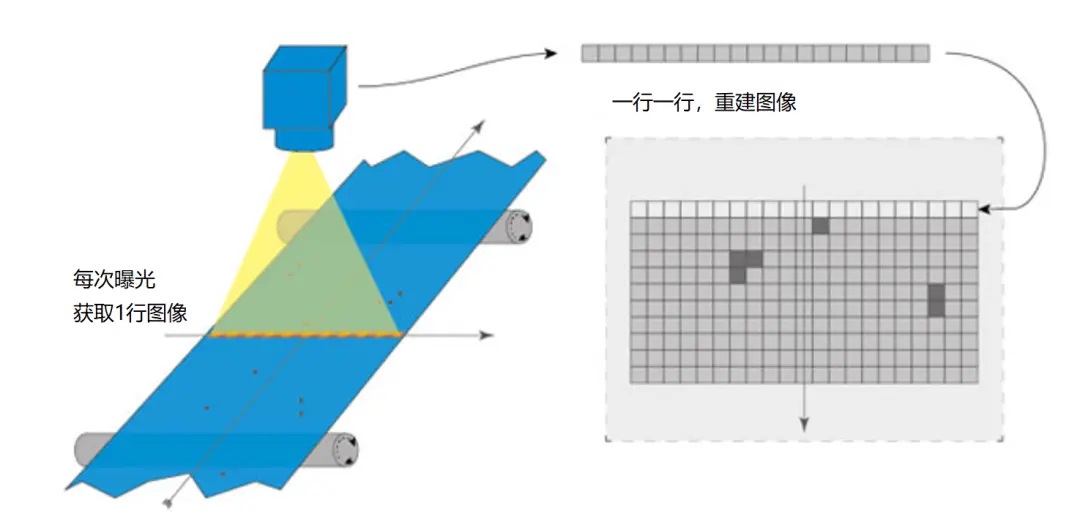

線陣相機需要通過與被檢測物體的相對運動，逐行連續掃描，逐步構建出二維圖像。當需要極大的視野或極高的精度時，線陣相機會使用觸發裝置多次激發，進行多次拍照，然后將所拍下的多幅條形圖像拼接合并成一張完整的圖像。

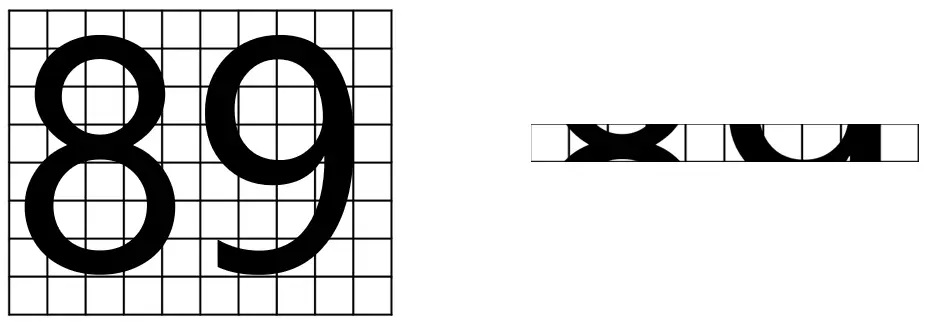

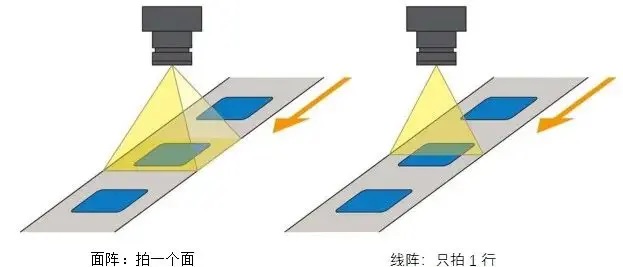

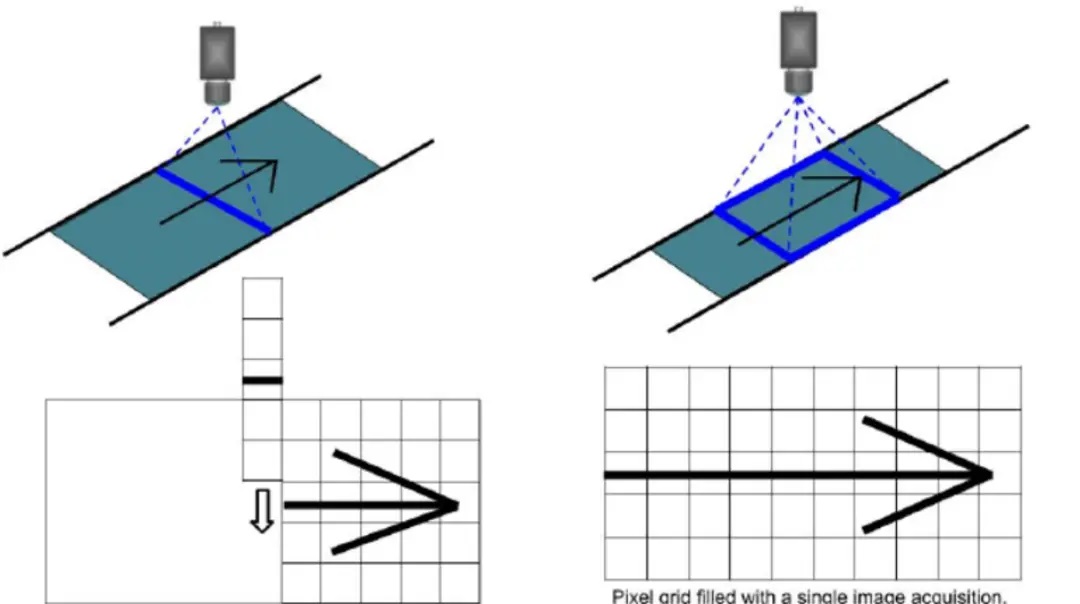

從成像過程來看，面陣相機的成像是一次完成的，而線陣相機的成像則是分時、分段完成的。這種根本性的差異決定了兩者在應用場景、系統構成和技術要求上的不同。

二、線陣相機的技術特點與應用場景

線陣相機作為一種特殊的視覺采集設備，在特定應用場景下展現出獨特的優勢。線陣相機的傳感器只有一行感光元素，這種結構使得它在高掃描頻率和高分辨率方面具有天然優勢。

線陣相機主要應用于工業、醫療、科研與安全領域的圖像處理。它的典型應用場景是檢測連續的材料，例如金屬、塑料、紙和纖維等。

在這些應用中，被檢測的物體通常處于勻速運動狀態，利用一臺或多臺線陣相機對其逐行連續掃描，可以達到對整個表面均勻檢測的目的。采集到的圖像可以逐行進行處理，也可以將多行圖像組合成面陣圖像后進行處理。

線陣相機非常適合精密測量場合，這主要歸功于其傳感器的高分辨率特性。

相比于面陣相機，線陣相機的一維像元數可以做得非常多，而總像元素卻相對較少，且像元尺寸設計更為靈活，幀幅數也更高。

這些特點使得線陣相機特別適用于一維動態目標的高精度測量。

在實際應用中，線陣相機系統通常需要配合精密的運動控制裝置。要用線陣相機獲取二維圖像，必須配以掃描運動，而且為了確定圖像每一像素點在被測件上的對應位置，還必須配備光柵等器件以記錄線陣每一掃描行的坐標。

這些要求使得線陣相機系統相對復雜，圖像獲取時間較長，測量效率可能受到一定影響，系統的精度也可能受到掃描運動精度的影響。

盡管如此，線陣相機在多個行業領域仍然具有不可替代的地位。例如，在醫療行業檢測、光伏面板檢測、平板顯示檢測、PCB印刷檢測、金屬表面檢測、塑料檢測、紙和纖維檢測、半導體等弱光環境等行業，線陣相機都發揮著重要作用。

三、面陣相機的技術特點與應用場景

面陣相機作為工業視覺領域應用最為廣泛的相機類型，其優勢在于能夠一次性獲取完整的二維圖像信息，測量圖像直觀，使用方便。

面陣相機的像素以矩陣形式排列，可以同時捕捉圖像的所有部分，這種方式使得它在靜態或低速場景下表現出色。

面陣相機適合應用于面積、形狀、尺寸、位置等測量。與線陣相機相比，面陣相機的應用面更為廣泛，在工業檢測中的使用也更加普遍。

在技術指標方面，面陣相機的重要參數包括曝光時間、像元尺寸、面陣大小、成像幀頻和讀出速率等。這些參數共同決定了面陣相機的實際性能和應用范圍。

需要注意的是，面陣相機的像元總數較多，而每行的像元數一般較線陣少，幀幅率受到一定限制。由于生產技術的制約，單個面陣CCD的面積很難達到一般工業測量對視場的需求。

面陣相機現已廣泛應用于3C制造、食藥品生產、快遞物流、印刷與紡織、汽車制造、新能源等行業，可以用于定位與測量、缺陷檢測等多種場景。

例如，在定位與測量應用中，面陣相機可以高效地進行模板匹配，快速準確地查找?guī)缀误w的位置，并進行精確的測量。在缺陷檢測中，面陣相機可以基于深度學習技術檢測工件表面、形狀、輪廓的缺陷。

在選擇面陣相機時，需要綜合考慮分辨率、幀率、芯片類型、像素尺寸等多個因素。相機的分辨率應當滿足檢測精度的要求，一般情況下，項目的精度在圖像中至少占1個像素，如果軟件處理能力較弱，可以選擇3個像素或以上以確保可靠性。

幀率的選擇則要根據被測物體的運動速度來決定，不必盲目追求高速相機，而是要根據相對運動速度，確保在檢測區域內能夠有效捕捉到被測物即可。

四、工業相機的選型策略

在機器視覺系統設計中，如何正確選擇相機類型并搭建完整的視覺系統，直接關系到項目的成敗。線陣相機和面陣相機各有其適用的場景，選型時需要基于具體的項目需求進行綜合考量。

面陣相機的選型相對較為直接，一般遵循從相機到鏡頭再到光源的選型順序。

首先需要根據檢測需求確定相機的類型，對于靜止檢測或者一般低速的檢測，優先考慮面陣相機。

分辨率的選擇不必盲目追求高像素，而應根據項目檢測精度要求來確定，像素過高會導致幀率下降、圖像處理速度變慢。

幀率的選擇需要考慮物體的運動速度，確保在檢測區域內能有效捕捉到被測物。

在色彩方面，工業視覺檢測一般推薦使用黑白相機，因為軟件處理通常會轉換為灰度數據來進行，而且工業上的彩色相機經過Bayer算法轉換，與真實色彩存在一定差距。

線陣相機的選型過程則更為復雜，需要考慮的因素也更多。

一般來說，線陣項目的選型順序是根據系統的檢測精度和速度要求，確定線陣CCD相機的分辨率和行掃描速度，同時確定對應的采集卡，然后選擇鏡頭接口時兼顧鏡頭的選型，最后確定光源的選型。

具體選型時，首先計算分辨率，用幅寬除以最小檢測精度得出每行需要的像素；然后根據幅寬除以像素數得出實際檢測精度；最后用每秒運動速度長度除以精度得出每秒掃描行數。

例如，當幅寬為1600毫米，精度要求1毫米，運動速度22000mm/s時，相機分辨率至少需要2000像素，應選定2k相機，行頻要求為27.5KHz。

工業線陣相機和面陣相機作為機器視覺領域的兩大核心采集設備，各自具有鮮明的技術特點和適用的應用場景。面陣相機憑借其二維一次性成像特性，在靜態或低速檢測場景中表現出色，使用簡便，應用范圍廣泛；

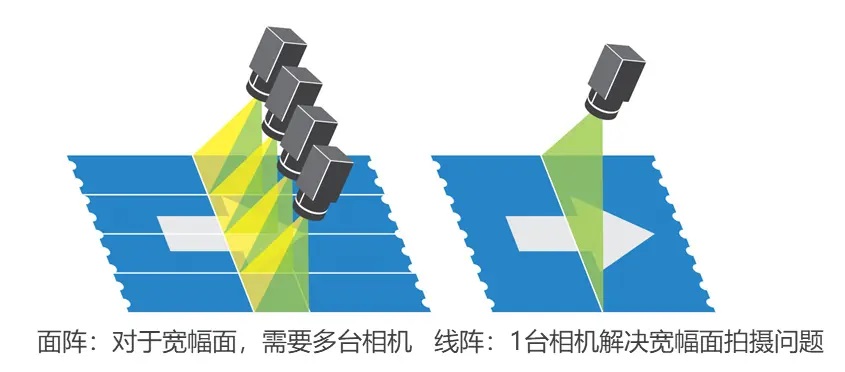

而線陣相機則以其高分辨率、高掃描頻率的特性，在連續材料檢測、高速運動場景以及需要大視野、高精度的特殊應用中展現出獨特優勢。

在實際項目中選擇相機類型時，工程師需要綜合考慮檢測對象的特性、運動狀態、精度要求、速度要求以及系統成本等多方面因素，才能做出最合適的決策。

一般來說，對于靜止或者低速運動的物體，常規檢測需求，優先考慮面陣相機；對于連續運動的材料，或者需要大視野、極高精度的檢測場景，則線陣相機可能是更合適的選擇。

工業相機的技術發展永遠不會停步，未來我們有望看到更多創新技術的出現，進一步拓展機器視覺的應用邊界，為工業自動化提供更加強大、可靠的視覺感知能力。無論是線陣相機還是面陣相機，都將在未來的智能制造浪潮中扮演愈發重要的角色。
