芯片貼合是半導體封裝過程中的重要環節，它要求芯片與基板之間的對準精度達到微米級。傳統的貼合方式不僅效率低下，而且貼合精度不穩定。

隨著工業自動化與智能制造的快速發展，機器視覺技術正成為推動產業升級的關鍵力量，特別是在半導體行業，芯片的貼合精度直接關系到最終產品的性能和可靠性。

芯片貼合工藝流程是一個高度精細化的過程，始于基板的準備與定位。在MasterAlign視覺系統的引導下，基板被精確傳送到預定位置，系統通過高分辨率工業相機捕捉基板上的對位標記，建立精確的坐標系。這一步驟的精度直接影響到后續貼合過程的質量。

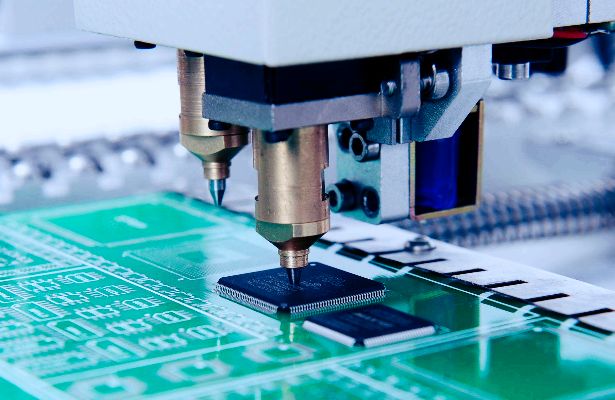

接下來是芯片的拾取與預對位階段。真空吸嘴在精密的運動控制下拾取芯片，同時MasterAlign視覺系統通過雙CCD相機實時捕捉芯片的位置和角度信息。系統采用先進的圖像處理算法，包括特征提取和邊緣檢測技術，精確識別芯片的輪廓和對位標記，為后續的精確對位奠定基礎。

對位過程是整個工藝流程的核心環節。MasterAlign系統通過實時圖像處理，計算芯片與基板之間的位置偏差。系統采用像素定位技術，確保對位精度達到微米級。

精確對位完成后，系統控制精密運動平臺將芯片精確貼合到基板的指定位置。貼合過程中，MasterAlign視覺系統實時監測貼合狀態，確保芯片與基板的位置關系始終保持精確。系統還能檢測貼合過程中可能出現的異常情況，如芯片滑動或偏移，并及時進行調整。

貼合完成后，系統會進行最終的位置驗證。通過對比貼合前后的位置數據，確認貼合精度是否符合工藝要求。這一質量保證環節確保了每個產品的可靠性和一致性，為后續工藝步驟提供了堅實的基礎。

在整個芯片貼合工藝流程中，MasterAlign視覺系統展現出了顯著的技術優勢。系統的雙CCD視覺架構能夠同時捕捉芯片和基板的圖像信息，實現真正的實時對位。先進的光學系統配備高分辨率工業相機和專業級光學鏡頭，確保圖像采集的清晰度和準確性，保證在各種工況下的穩定表現。

MasterAlign視覺系統的可視化操作界面還提供完善的系統狀態監控功能。主控界面以儀表盤形式顯示各硬件模塊的工作狀態，包括相機、光源、運動控制器等關鍵組件。

系統會自動記錄運行日志和異常事件，并通過醒目的方式在界面上提示操作人員。這種全面的狀態監控確保了設備穩定運行，減少了意外停機時間。

整個芯片貼合工藝流程在MasterAlign可視化操作界面的輔助下，實現了前所未有的操作簡便性和過程透明度。

從基板定位到芯片拾取，從精確對位到最終貼合，每個環節都有相應的可視化界面提供操作指導和狀態反饋。操作人員無需深厚的機器視覺專業知識，也能快速掌握設備操作要領，有效降低了技術門檻。

總結而言，芯片貼合工藝流程是一個涉及多個精密環節的復雜過程，機器視覺技術在其中發揮著不可替代的作用。MasterAlign視覺系統通過其先進的技術架構和穩定的性能表現，為芯片貼合工藝提供了可靠的技術支持。系統的精確對位能力、穩定的性能表現和用戶友好的操作界面，使其成為半導體封裝領域的重要工具。隨著技術的不斷進步，機器視覺必將在精密制造領域發揮更加重要的作用，推動制造業向更高精度、更高效率的方向持續發展。
