EMC-4641C 提供了16 路DIO 信號。

1. 差分方式

2.單端方式

2.1 共陽方式

2.2 共陰方式

3. 輸入配線

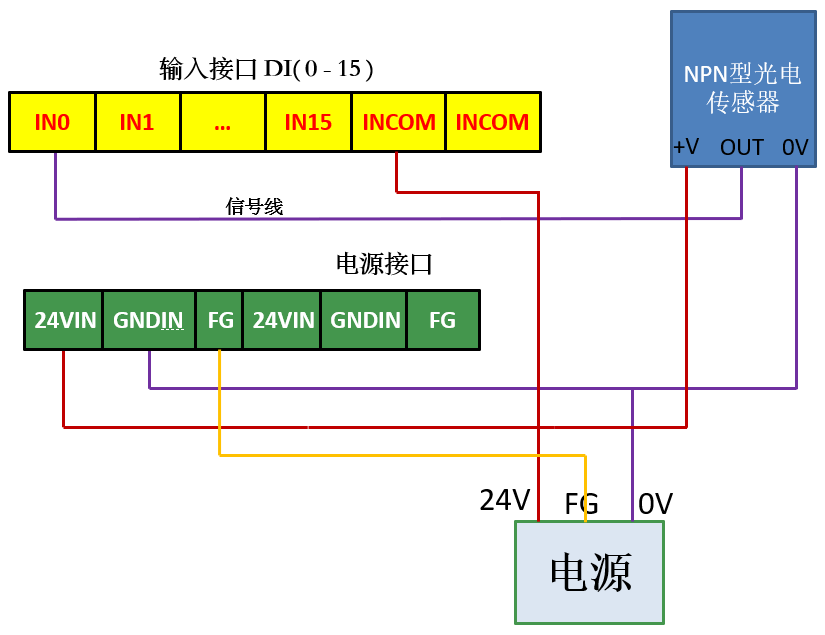

3.1 NPN 型輸入配線

       INCOM 為輸入公共端，INCOM 接+24V 時，輸入類型為NPN 型。

3.2 PNP 型輸入配線

       INCOM 為輸入公共端，INCOM 接0V 即GND 時，輸入類型為PNP 型。

3. 輸出配線

      輸出只能作為NPN 型輸出，輸出端口低電平有效，接線示意圖如下所示：

4.外部接線參考
