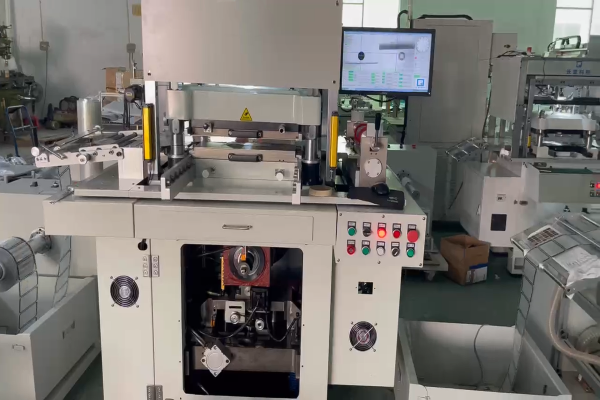

視覺模切的應用原理

       視覺模切的主要應用原理，在材料走料過程中，通過視覺設備對走料料帶進行視覺捕捉，然后通過軟件系統，對捕捉圖像進行比對，給出反饋信號到模切機系統，模切機系統根據視覺信號指令，給出模切機的反饋動作指令，來完成整套的設備作業動作，其中，視覺設備可捕捉的包含料帶中間的標記、角度、圓角、產品邊緣等唯一性標記。

01 第一種應用

       視覺定位模切，通過視覺鏡頭對模切件上的產品唯一性標記、圓角、方孔等圖案的捕捉定位方式。其主要作用是替代小孔套位、色標追位等方式，來解決料帶中無法進行有效定位的一種捕捉定位方式，在對印刷類產品作業、柔版類產品作業的定位方式。

02 第二種應用

       為視覺監測模切，通過視覺鏡頭對模切件產品進行圖像捕捉拽取，可捕捉的內容包含產品的外框、邊緣、某一角度等圖形圖案，然后根據視覺系統內存儲的圖形進行作業比對，來對模切件的當前生產狀況進行監測使用，用以對當前的模切件的作業狀況進行及時的監測預警、提示以及不良統計等工作。有效管控模切生產作業中的不良品產生。

特點

1.視覺定位糾偏，針對昂貴的材料的省料沖切

2.通過視頻攝像定位沖切，精度高、沖壓穩定；

3.可對印刷類圓點、斜角、十字架、方形等可標記形狀的視覺捕捉定位，對位精準，識別度高。

4.雙向位置調整功能，可以實現材料在走料方向、排版方向兩個方向的位置糾偏調節。保證定位沖切精度。
